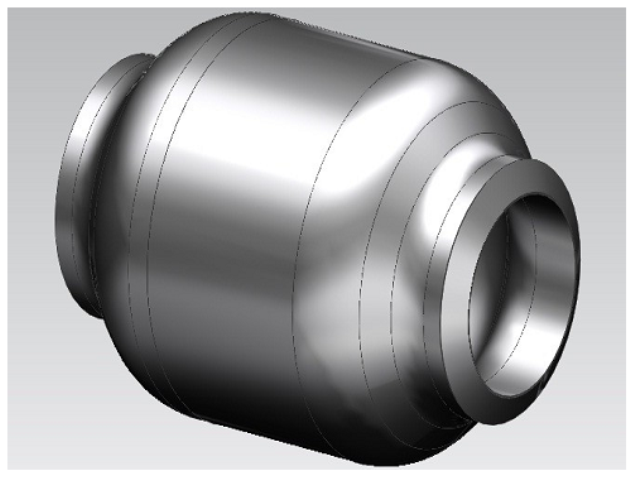

Клапана обратные поворотные под приварку типа 19с(лс,нж)38нж, 19с(лс,нж)11нж

Характеристики
Документация и сертификаты
Основные размеры
Доставка в г.Буинск

Технические характеристики:

Давление номинальное PN, МПа	1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0.
Диаметр DN, мм	100, 150, 200, 250
Материал корпуса	Сталь 20 (С); 09Г2С (ЛС); 12Х18Н10Т (НЖ).
Герметичность затвора	Класс «А» по ГОСТ 9544-93
Нормальное положение затвора	Полностью «закрыто»
Средний срок службы	10 000 циклов
Гарантия	12 месяцев

Условия эксплуатации:

Рабочая среда	жидкие и газообразные среды
t° рабочей среды, ºС	Сталь 20 - до 425ºС 09Г2С - 350ºС 12Х18Н10Т - 550ºС
Климатическое исполнение	У (для эксплуатации в умеренном климате -45...40 ºС); ХЛ (для эксплуатации в холодном климате -60...+40 ºС); УХЛ1 ( для эксплуатации в умеренном и холодном климате -60...+40 ºС) по ГОСТ 15150-69
Установочное положение	Горизонтальное, вертикальное (только с подачей вверх)
Присоединение к трубопроводу	Под приварку

Расшифровка условного обозначения клапанов обратных:

Клапан обратный КОП.П.АхБ.В, где:

КОП.П - тип арматуры - «клапан обратный под приварку»;
А - диаметр условного прохода DN - 100, 150, 200, 250мм;
Б - условное давление РN - 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа;
В - материал корпуса и фланцев – 01 - сталь 20, 02 - 09Г2С, 03 - 12Х18Н10Т;
Пример записи обозначения клапана обратного DN 100 PN 160 из легированной стали 09Г2С;
Клапан обратный КОП.П.100х160.02.

Опросные листы

Опросный лист

Документация

Каталог

Сертификаты

Условное обозначение	DN, мм	D, мм	L, мм
КОП.П.150х250	150	300	430
КОП.П.250х250	250	400	588

Вышенаписанные размеры являются примерными в виду особенности производства, просьба при заказе уточнять чертеж.
