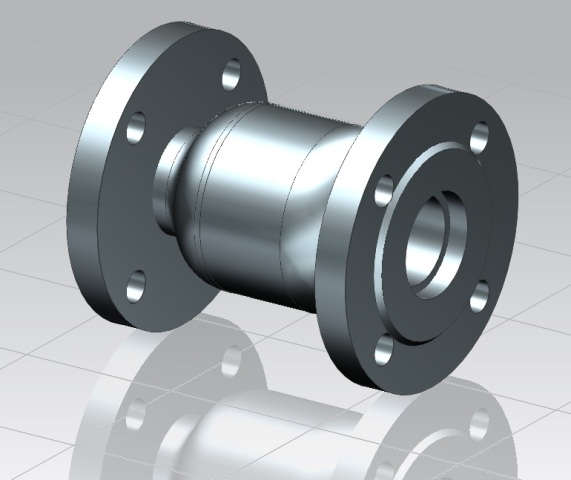

Клапана обратные поворотные фланцевые типа 19с(лс,нж)38нж, 19с(лс,нж)11нж
- Характеристики
- Документация и сертификаты
- Основные размеры
- Доставка в г.Буинск
Технические характеристики:
|
Давление номинальное PN, МПа |
1,6; 2,5; 4,0; 6,3; 10,0; 16,0. |
|
Диаметр DN, мм |
40, 50, 80, 100, 150…500. |
|
Материал корпуса |
|
|
Герметичность затвора |
Класс «А» по ГОСТ 9544-93 |
|
Нормальное положение затвора |
Полностью «закрыто» |
|
Средний срок службы |
10 000 циклов |
| Гарантия | 12 месяцев |
Условия эксплуатации:
|
Рабочая среда |
жидкие и газообразные среды |
|
Температура рабочей среды, ºС |
|
|
Климатическое исполнение |
|
|
Установочное положение |
Горизонтальное, вертикальное (только с подачей вверх) |
|
Присоединение к трубопроводу |
Фланцевое |
Клапан обратный КОП.Ф.АхБ.В, где:
- КОП.Ф - тип арматуры - «клапан обратный поворотный фланцевый»;
- А - диаметр условного прохода DN - 040, 050, 080, 100, 150… 500мм;
- Б - условное давление РN - 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа;
- В - материал корпуса и фланцев – 01 - сталь 20, 02 - 09Г2С, 03 - 12Х18Н10Т;
- Пример записи обозначения клапана обратного DN 80 PN 160 из легированной стали 09Г2С;
- Клапан обратный КОП.Ф.080х160.02
|
Условное обозначение |
DN, мм |
PN, МПа |
D, мм |
L, мм |
|
КОП.Ф. 40х16 |
50 |
1,6 |
160 |
230 |
|
КОП.Ф. 40х25 |
2,5 |
|||
|
КОП.Ф. 40х40 |
4,0 |
|||
|
КОП.Ф. 40х63 |
6,3 |
175 |
300 |
|
|
КОП.Ф. 40х100 |
10,0 |
195 |
||
|
КОП.Ф. 40х160 |
16 |
|||
|
КОП.Ф. 50х16 |
80 |
1,6 |
195 |
310 |
|
КОП.Ф. 50х25 |
2,5 |
|||
|
КОП.Ф. 50х40 |
4,0 |
|||
|
КОП.Ф. 50х63 |
6,3 |
210 |
380 |
|
|
КОП.Ф. 50х100 |
10,0 |
230 |
||
|
КОП.Ф. 50х160 |
16 |
|||
|
КОП.Ф. 80х16 |
100 |
1,6 |
215 |
350 |
|
КОП.Ф. 80х25 |
2,5 |
230 |
||
|
КОП.Ф. 80х40 |
4,0 |
|||
|
КОП.Ф. 80х63 |
6,3 |
250 |
430 |
|
|
КОП.Ф. 80х100 |
10,0 |
265 |
||
|
КОП.Ф. 80х160 |
16 |
265 |
||
|
КОП.Ф. 100х16 |
150 |
1,6 |
280 |
480 |
|
КОП.Ф. 100х25 |
2,5 |
300 |
||
|
КОП.Ф. 100х40 |
4,0 |
|||
|
КОП.Ф. 100х63 |
6,3 |
340 |
550 |
|
|
КОП.Ф. 100х100 |
10,0 |
350 |
||
|
КОП.Ф. 100х160 |
16 |
|||
|
КОП.Ф. 150х16 |
200 |
1,6 |
335 |
550 |
|
КОП.Ф. 150х25 |
2,5 |
360 |
||
|
КОП.Ф. 150х40 |
4,0 |
375 |
||
|
КОП.Ф. 150х63 |
6,3 |
405 |
650 |
|
|
КОП.Ф. 150х100 |
10,0 |
430 |
||
|
КОП.Ф. 150х160 |
16 |
Вышенаписанные размеры являются примерными в виду особенности производства, просьба при заказе уточнять чертеж.
