ЭЛЕМЕР-СТ-365

Счетчики ЭЛЕМЕР-СТ-365 предназначены для измерения количества тепловой энергии, расхода, объема, массы, давления и температуры теплоносителя в открытых и закрытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах, для измерения расхода, объема и/или массы, давления и температуры жидкостей, пара, газов и газовых смесей, объема газа, приведенного к стандартным условиям.



  • Описание
  • Характеристики

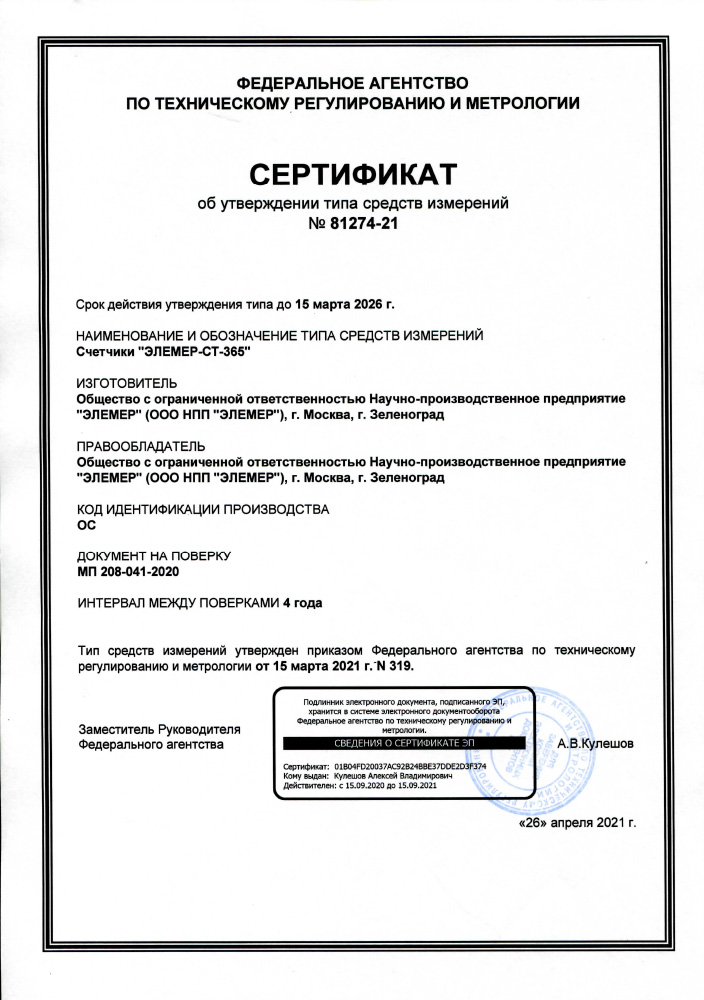

  • Документация и сертификаты
  • Доставка в г.Буинск

Принцип работы

Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и/или количества тепловой энергии.

Виды исполнений

Счетчики выпускаются в исполнениях, отличающихся составом, измеряемой средой (вода, жидкость, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.

Первичные средства измерений и вычислитель расхода, входящие в состав счетчика, могут поставляться по отдельности, а также в составе собранной измерительной линии с фланцевым присоединением.

Перечень приборов в составе счетчика

Тип средства измерений Регистрационный номер
Первичные преобразователи расхода воды (кроме теплоносителя) и жидкости
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ 74824-19
73879-19
Расходомеры счетчики ультразвуковые SONOELIS 52847-13
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ 77797-20
79250-20
Первичные преобразователи расхода теплоносителя (вода)
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ 74824-19
73879-19
Первичные преобразователи расхода теплоносителя (вода)
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ 77797-20
79250-20
Первичные преобразователи расхода газа и пара
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ 77797-20
79250-20
Первичные преобразователи температуры
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ 58808-14
Комплекты термометров сопротивления платиновых КТСП 45368-10
Термопреобразователи универсальные ТПУ 0304/M1-H 50519-17
Первичные преобразователи давления и разности давлений
Преобразователи давления измерительные АИР-10L, АИР-10H 31654-19
Преобразователи давления измерительные АИР-20/M2-H 63044-16
Преобразователи давления измерительные ЭЛЕМЕР-АИР-30М 67954-17
Барьеры искрозащиты
ЭЛЕМЕР-БРИЗ 420-Ех, ЭЛЕМЕР-БРИЗ ТМ1-Ех 65317-16
Вычислитель
ЭЛЕМЕР-ВКМ-360 68948-17

Поддержка измерения расхода на основе принципа переменного перепада давления

В качестве первичных преобразователей могут применяться диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления по ГОСТ 8.586.2-2005, сопла ИСА 1932 и сопла Вентури по ГОСТ 8.586.3-2005, диафрагмы с угловым способом отбора давления и сопла ИСА 1932 по МИ 3152-2008, осредняющие напорные трубки (ОНТ) по МИ 2667-2011.



Измерение расхода различных сред и параметров

  • тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;
  • объема газов при стандартных условиях по ГОСТ 2939-63;
  • текущего значения объемного и массового расхода измеряемой среды в трубопроводах;
  • текущего значения температуры измеряемой среды в трубопроводах;
  • текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;
  • текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
  • суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;
  • суммарного с нарастающим итогом значения, потребленного/отпущенного количества тепловой энергии.

Функции встроенного архива

В энергонезависимом архиве счетчиков для каждого измерительного канала тепловой энергии накапливается:

  • масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;
  • потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;
  • средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;
  • средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;
  • условно-постоянные значения контролируемых параметров, введенные в память вычислителя;
  • интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;
  • интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;
  • интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;
  • интервалы времени, в которых электропитание счетчика было отключено;
  • интервалы времени работы с остановкой измерений.

Измеряемые среды

Измеряемая среда Алгоритм расчета теплофизических параметров Диапазон рабочих условий
Абсолютное давление, МПа Температура, °С
Вода, водяной пар ГСССД МР 147-08 0,1…100 0…+800
Природный газ неполного компонентного состава ГОСТ 30319-2015 0,1…12 –23…+66
Природный газ полного компонентного состава ГОСТ Р 8.662 (AGA8) 0…30 –23…+76
Нефтяной газ ГСССД МР 113-03 0,1…15 –10…+226
Умеренно-сжатые газовые смеси переменного состава ГСССД МР 118-05 0,1…10 –73…+125
Сухой воздух ГСССД МР 112-03 0,1…20 –73…+127
Азот, аммиак, аргон, водород, кислород ГСССД МР 134-07 0,1…10 –73…+150
Диоксид углерода ГСССД МР 134-07 0,1…10 –53…+150

Метрологические и технические характеристики

Параметр Значение
Измеряемая среда в зависимости от исполнения счетчика
  • «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2»
вода
  • «ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365Ж-2»
жидкость
  • «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365П-2»
перегретый пар
  • «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Г-2»
газ
Диапазон измерений расхода в рабочих условиях, м3/ч
  • воды
0,033…4528
  • жидкости (в том числе вода, кроме теплоносителя)
0,033…107390
  • пара
4,5…847800
  • газа
4,5…847800
Диапазон измерений абсолютного/избыточного давления, МПа
  • воды (жидкости)
0,1/0…25
  • пара
0,1/0…20
  • газа («ЭЛЕМЕР-СТ-365Г-1» / «ЭЛЕМЕР-СТ-365Г-2»)
0,1/0…30 / 0,1/0…35
Диапазон измерений температуры, °С
  • воды
0…+350
  • жидкости (в том числе вода, кроме теплоносителя)
–50…+3500
  • пара
+100…+600
  • газа
–73…+350
Нижний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С 3
Верхний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С 150; 160; 180
Диапазон измерений разности давлений, кПа 0,01…630
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления измеряемой среды, %
  • воды (жидкости)
±0,5; ±1; ±2
  • пара
±0,25; ±0,5; ±1
  • газа
±0,1; ±0,15; ±0,25; ±0,6
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении разности давлений измеряемой среды, % ±0,25; ±0,5; ±1; ±1,5
Пределы допускаемой абсолютной погрешности при измерении температуры воды, жидкости, пара t, °С ±(0,6 + 0,004 × |t|)
Пределы допускаемой относительной погрешности при измерении термодинамической температуры газов, % ±0,20; ±0,25; ±0,30; ±0,6
Пределы допускаемой относительной погрешности измерений объема (массы), объемного (массового) расхода теплоносителя, %
  • «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2»
±(1 + 0,01 × Gmax / G),
но не более ±3,5
  • «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2»
±(2 + 0,02 × Gmax / G),
но не более ±5
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости исполнения счетчика, %
  • «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2»
±(2 + 12 / Δt + 0,01 × Gmax / G)
  • «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2»
±(3 + 12 / Δt + 0,02 × Gmax / G)
Пределы допускаемой относительной погрешности измерений объема, объемного расхода жидкостей, % ±0,5; ±0,7; ±1; ±1,5; ±2; ±5
Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, %
  • в диапазоне расходов пара 10…30 %
±0,5
  • в диапазоне расходов пара свыше 30…100 %
±4
Пределы допускаемой относительной погрешности при измерении массы (массового расхода) пара в диапазоне 10…100 % верхнего предела измерений расхода, % ±3
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, % ±1,0; ±1,5; ±2,5
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % ±1,2; ±1,4; ±1,9; ±2,4; ±3,9
Пределы допускаемой относительной погрешности измерения текущего времени, % ±0,01
