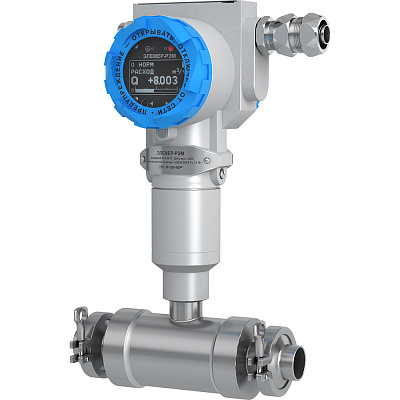

ЭЛЕМЕР-РЭМ для пищевой индустрии
Расходомеры-счетчики электромагнитные
Изоляцию от среды обеспечивает футеровка из фторопласта (Ф4); полированные электроды выполнены из материала нержавеющая сталь, хастеллой, тантал, титан. Первичный преобразователь прибора изготавливается без окраски и имеет базовый уровень защиты от внешних воздействий IP67. Прибор располагает экспертным заключением ФБУЗ «Центр гигиены и эпидемиологии в городе Москве», подтверждающим соответствие ЭЛЕМЕР-РЭМ Разделу 3 и 16 Главы II Единых санитарно-эпидемиологических и гигиенических требований к товарам, подлежащим соответствующему надзору.
Ключевые особенности расходомеров ЭЛЕМЕР-РЭМ
- Гигиенические виды присоединения;
- Относительная погрешность — от 0,2 %;
- Динамический диапазон до 1:200;
- Широкий набор выходных сигналов.
Характеристики: ЭЛЕМЕР-РЭМ для пищевой индустрии
Основные характеристики
- Типоразмерный ряд — Ду 15…Ду 100;
- Температура среды — –40…+150 °С;
- Давление среды — 1,6; 2,5 МПа;
- Минимальная электрическая проводимость среды — 2×10–4 См/м;
- Относительная погрешность — ±0,2 %, ±0,5 %, ±1 %, ±2 %;
- Выходные сигналы — импульсный, частотный, токовый (4…20 мА), реле;
- Цифровой протокол HART (v.7);
- Напряжение питания — 24 В, ~220 В 50 Гц;
- OLED индикатор — графический (разрешение 128×64);
- Пылевлагозащита — IP67, IP68 (для первичного преобразователя в раздельной версии);
- Климатическое исполнение — –60…+70 °C (УХЛ1).
Показатели надежности
- Средняя наработка на отказ — не менее 150 000 часов;
- Средний срок службы — не менее 15 лет;
- Межповерочный интервал — 5 лет;
- Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».
Климатическое исполнение
Вид | Группа | ГОСТ | Диапазон температуры окружающего воздуха при эксплуатации, °С |
— | C2 | Р 52931-2008 | –40…+70 |
— | C3 | –60…+70 | |
— | C3 | –25…+70 | |
T3 | — | 15150-69 | –25…+70 |
УХЛ.1 | — | –60…+70 | |
УХЛ.1.1 | — | –60…+70 | |
УХЛ.1.1 | — | –25…+70 | |
УХЛ.3.1 | — | –25…+70 |
Внешний вид и модификации ЭЛЕМЕР-РЭМ
Внешний вид моделей | ||
Характеристика первичного преобразователя (ППР) | ||
Вид присоединения | ||
Модель | DIN 32676 Clamp | DIN 11851 «Молочная муфта» |
Материал ППР | нержавеющая сталь | |
Типоразмерный ряд, Ду, мм | 15…100 | |
Ру, МПа | 1,6; 2,5 | |
Температура среды, °С | –40…+150 | |
Футеровка | фторопласт (Ф-4) | |
Электрод | нержавеющая сталь, хастеллой, титан, тантал | |
Раздельная версия | доступно (межблочный кабель до 500 м) |
Характеристика блока преобразования расхода (БПР)
Тип блока | БПР-02 | БПР-02М | БПР-03МВ |
Варианты исполнения блока преобразования расхода (БПР) и характеристики | |||
Индикатор | OLED-индикатор 128×64 точки; 2,42” | Графический ЖК-индикатор с подсветкой 128×64 точки | |
Выходные каналы аналоговые | 4…20 мА + HART | 4…20 мА | — |
Выходные каналы дискретные |
|
2 канала (универсальных), конфигурация по выбору:
| |
Тип цифрового протокола | HART v.7 | Modbus RTU | |
Интерфейс | — | ||
Электропитание | =24 В | ~220 В 50 Гц | =24 В, ~220 В 50 Гц |
Функция архивации данных, календарь, часы реального времени | — | — | + |
Меню | только переключение экранов | экранное меню, возможность частичного конфигурирования | |
Полное конфигурирование | с помощью HART-модема HM-10/U | с помощью МИГР посредством ПК по интерфейсу | |
Особенности управления | сенсорные кнопки под стеклом | механические кнопки под стеклом | герконовые кнопки под стеклом |
Типоразмерный ряд и индекс рабочего давления
Молочная муфта (DIN 11851) | Кламп (DIN 32676) | Ру, МПа |
125, 150 | 15, 20, 25, 32, 40, 50, 65,80 | 1,6 |
15, 20, 25, 32, 40, 50, 65, 80,100 | — | 2,5 |
Типоразмерный ряд и диапазон расхода
Номинальный диаметр, DN, мм | Наименьший расход, Qmin, м3/ч | Переходный расход, QП, м3/ч | Наибольший расход, Qmax, м3/ч |
15 | 0,033 | 0,065 | 6,5 |
20 | 0,06 | 0,12 | 12 |
25 | 0,09 | 0,18 | 18 |
32 | 0,15 | 0,3 | 30 |
40 | 0,23 | 0,45 | 46 |
50 | 0,36 | 0,72 | 72 |
65 | 0,6 | 1,2 | 120 |
80 | 0,9 | 1,8 | 182 |
100 | 1,4 | 2,8 | 284 |
150 | 3,25 | 6,5 | 650 |
Метрологические характеристики
Код динамического диапазона | Пределы допускаемой относительной погрешности измерений объемного расхода и объема |
«С» (динамический диапазон 1:100) | ±0,2% |
±0,5% | |
±1,0% | |
±2,0% | |
«Р» (динамический диапазон 1:200) |
|
±0,5% | |
±1,0% | |
±2,0% |
* — типоразмер DN 400 недоступен с индексом исполнения А02
Габаритные присоединительные размеры и масса

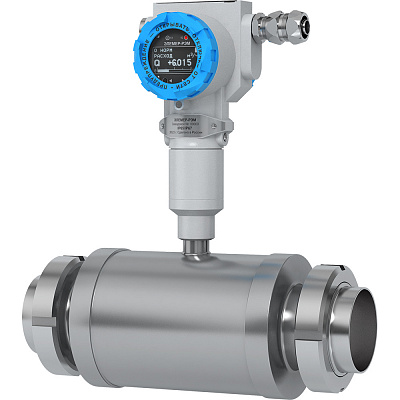

Компактное исполнение расходомера, тип присоединения к процессу «молочная муфта»

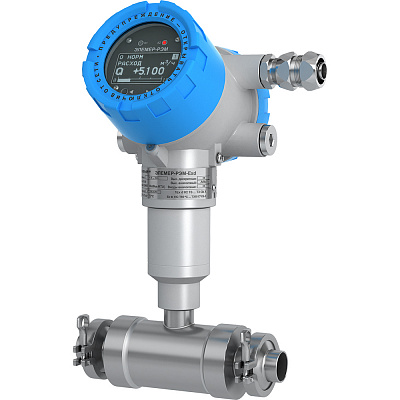

Компактное исполнение расходомера, тип присоединения к процессу «кламп»
Документация и сертификаты: ЭЛЕМЕР-РЭМ для пищевой индустрии
Опросные листы
- Опросный лист ЭЛЕМЕР-РЭМ
- Форма заказа ЭЛЕМЕР-РЭМ
- Форма заказа: Комплекты монтажных частей
- Форма заказа: Монтажные вставки
- Форма заказа: Переходные участки
Документация
- Руководство по эксплуатации на ЭЛЕМЕР-РЭМ HART версии на базе БПР-02, БПР-02/М
- Руководство по эксплуатации на ЭЛЕМЕР-РЭМ Modbus версии на базе БПР-03/МВ
- Каталог продукции: Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ
- Файлы DD для ЭЛЕМЕР-РЭМ на базе БПР-02 от 02.02.2022 г.
- DTM файлы для расходомеров на базе БПР-02, БПР-02М
- БПР-03МВ. Программа настройки БПР-03МВ по RS-485 (Modbus RTU)
- БПР-03МВ. Программа чтения архива с USB-Flash
- БПР-03МВ. Протокол обмена Modbus RTU
- HARTmanager — программа для настройки приборов по HART-протоколу (страница описания и дистрибутив)
Сертификаты
- Сертификат об утверждении типа средств измерений № 73879-19 (до 30.01.2024 г.)
- Свидетельство об утверждении типа средств измерений ОС.С.29.006.А № 73674 (до 22.04.2024 г.)
- Приказ № 1140 о внесении изменений в сведения об увтержденных типах средств измерений с приложением (от 11.05.2022 г.)

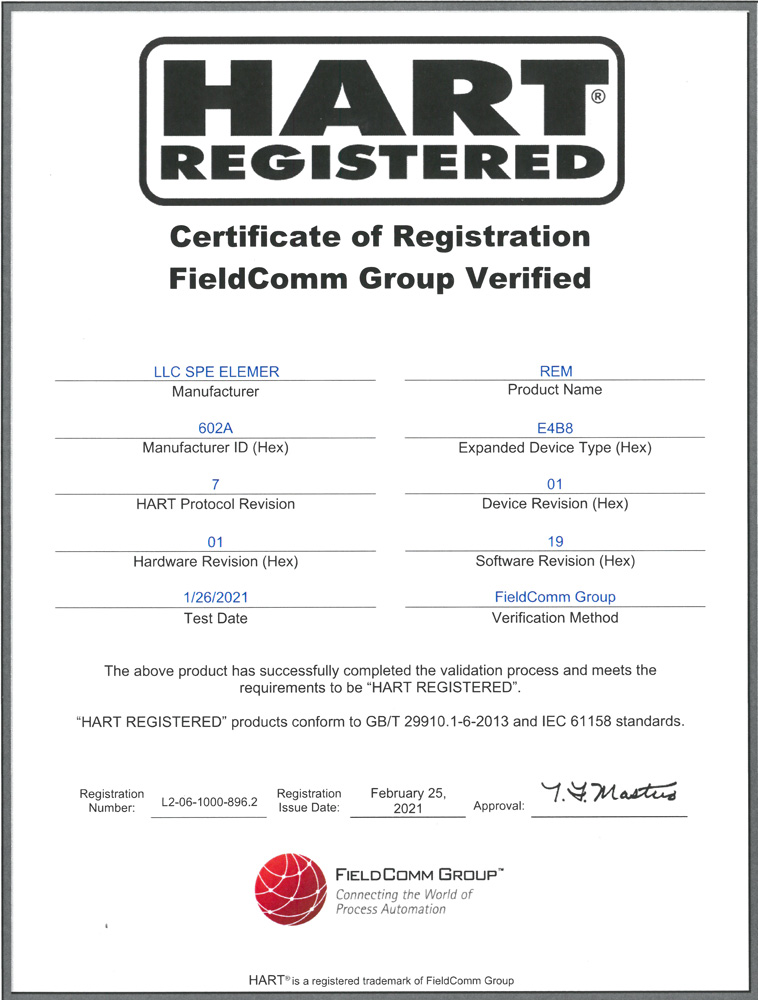

- Cертификат «Certificate of Registration FieldComm Group Verified» № L2-06-1000-896.2 (от 25.02.2021 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № TC RU C-RU.AТ15.В.01312 (до 19.11.2023 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования» № TC RU C-RU.AТ15.В.01313 (до 19.11.2023 г.)
- Евразийский экономический союз. Декларация соответствия: ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (до 18.11.2023 г.)
- Сертификат соответствия техническому регламенту таможенного союза: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № TC RU C-RU.AТ15.В.01294 (до 07.10.2023 г.)
- Сертификат соответствия требованиям промышленной безопасности в нефтяной и газовой промышленности № СДС.ТТПБ.1.00427 (до 18.05.2027 г.)
- Отказное письмо по ТР ТС 010/2011 (от 11.04.2022 г.)
- Беларусь. Сертификат об утверждении типа средств измерений № 14774 (до 22.04.2024 г.)
- Казахстан. Сертификат о признании утверждения типа средств измерений № 161 (до 22.04.2024 г.)
- «ВИБРОСЕЙСМОСТАНДАРТ» РОС RU.31200.04ЖОД0. Сертификат соответствия № RU.OC BCCT 107-08.2020 (до 20.08.2023 г.)
- Экспертное заключение ФБУЗ «Центра гигиены и эпидемиологии в г.Москве» № 77.42.06.П.000296.02.19 (от 18.02.2019 г.)
- Казахстан. Разрешение на применение технических устройств № KZ31VEH00015646 (от 16.02.2021 г.)
