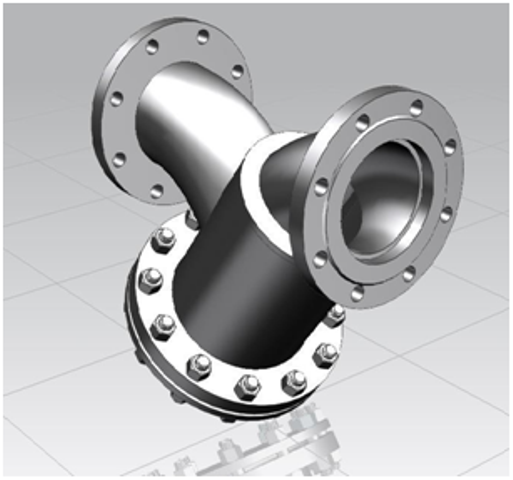

Фильтр сетчатый У-образный (сварной)
Описание: Фильтр сетчатый У-образный (сварной)
Фильтры сетчатые У-образные (сварные) фланцевые
DN 25...150, 200, 250, 300, 350 мм
PN 1.6, 2.5,4.0 МПа
Y-образные сетчатые фильтры со сменным фильтрующим элементом применяются в любых трубопроводных системах для фильтрации жидких и газообразных сред. Особое внимание следует уделять правильной установке Y-образного фильтра. Фильтр устанавливается горизонтально либо вертикально, патрубком с фильтрующим картриджем вниз, что обеспечивает осаждение загрязнений на дно патрубка. Направление течения среды отмечено стрелкой на корпусе фильтра.
Материальное исполнение корпуса фильтра:
01-ст.20;
02-09Г2С;
03-12Х18Н10Т.
Климатическое исполнение:
У; УХЛ; ХЛ по ГОСТ 15150-69.
Расшифровка условного обозначения фильтров сетчатых У-образных:
ФСУ - тип арматуры - «фильтр сетчатый У-образный», где:
- ФСУ - тип арматуры - «фильтр сетчатый У-образный»;
- А - диаметр условного прохода Dn - 25,32, 40, 50, 80, 100, 150, 200, 250, 300, 350, 400, 500 мм;
- Б - условное давление Рn - 1,6; 2,5; 4,0 МПа;
- В - материал корпуса и фланцев: 01 - С - сталь 20, 02 - ХЛ - 09Г2С, 03 - НЖ - 12Х18Н10Т;
- Г - размер ячейки в сетке в мм.
Пример записи обозначения фильтра сетчатого У-образного DN 80 PN 16 из легированной стали 09Г2С с размером ячейки в сетке 1,2 мм: Фильтр сетчатый
У-образный ФСУ.080х016.02-1,2.
Характеристики: Фильтр сетчатый У-образный (сварной)
Условия эксплуатации:
| Давление номинальное PN, МПа |
1,6; 2,5; 4,0. |
| Диаметр DN, мм |
25...150; 200; 250; 300; 350. |
| Рабочая среда |
жидкие и газообразные среды, в том числе взрывопожароопасные, нефтепродукты, вода. |
| Климатическое исполнение |
У; УХЛ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) |
| Температура окружающей среды, ºС |
от минус 60ºС до плюс 60ºС |
| Установочное положение |
Любое |
| Присоединение к трубопроводу |
Фланцевое |

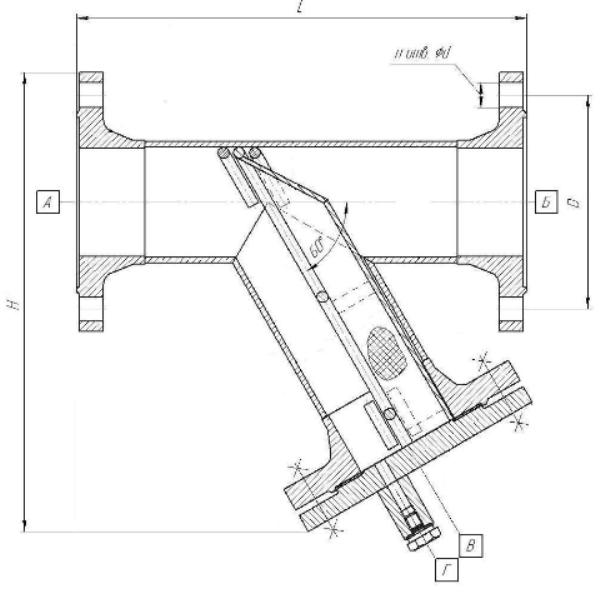

Габаритные размеры: фильтры сетчатые У-образные (сварные)
DN 25...150, 200, 250, 300, 350 мм
PN 1.6; 2.5; 4.0 МПа
| Обозначение фильтра | DY, мм | Py, МПа | D | H | L | n | d | масса, кг |
| ФС-IX(ФСУ)-50-1,6 | 50 | 1,6 | 125 | 305 | 300 | 4 | 18 | 8,5 |
| ФС-IX(ФСУ)-80-1,6 | 80 | 1,6 | 160 | 349 | 330 | 4 | 18 | 17,0 |
| ФС-IX(ФСУ)-100-1,6 | 100 | 1,6 | 180 | 391 | 400 | 8 | 18 | 21,15 |
| ФС-IX(ФСУ)-150-1,6 | 150 | 1,6 | 240 | 510 | 450 | 8 | 22 | 38,56 |
| ФС-IX(ФСУ)-200-1,6 | 200 | 1,6 | 295 | 624 | 550 | 12 | 22 | 68,23 |
| ФС-IX(ФСУ)-250-1,6 | 250 | 1,6 | 355 | 716 | 650 | 12 | 26 | 104,67 |
| ФС-IX(ФСУ)-300-1,6 | 300 | 1,6 | 410 | 844 | 720 | 12 | 26 | 148,8 |
| ФС-IX(ФСУ)-350-1,6 | 350 | 1,6 | 470 | 943 | 850 | 16 | 26 | 228,2 |
| ФС-IX(ФСУ)-50-2,5 | 50 | 2,5 | 125 | 305 | 300 | 4 | 18 | 9,61 |
| ФС-IX(ФСУ)-80-2,5 | 80 | 2,5 | 160 | 353 | 330 | 8 | 18 | 17,71 |
| ФС-IX(ФСУ)-100-2,5 | 100 | 2,5 | 190 | 407 | 400 | 8 | 22 | 25,71 |
| ФС-IX(ФСУ)-150-2,5 | 150 | 2,5 | 250 | 532 | 450 | 8 | 26 | 50,0 |
| ФС-IX(ФСУ)-200-2,5 | 200 | 2,5 | 310 | 648 | 550 | 12 | 26 | 83,23 |
| ФС-IX(ФСУ)-250-2,5 | 250 | 2,5 | 370 | 738 | 650 | 12 | 30 | 128,7 |
| ФС-IX(ФСУ)-300-2,5 | 300 | 2,5 | 430 | 868 | 720 | 16 | 30 | 179,52 |
| ФС-IX(ФСУ)-350-2,5 | 350 | 2,5 | 490 | 974 | 850 | 16 | 33 | 270 |
| ФС-IX(ФСУ)-50-4,0 | 50 | 4,0 | 130 | 313 | 300 | 4 | 18 | 10,74 |
| ФС-IX(ФСУ)-80-4,0 | 80 | 4,0 | 160 | 370 | 350 | 8 | 18 | 19,6 |
| ФС-IX(ФСУ)-100-4,0 | 100 | 4,0 | 190 | 424 | 450 | 8 | 22 | 30,46 |
| ФС-IX(ФСУ)-150-4,0 | 150 | 4,0 | 250 | 562 | 500 | 8 | 26 | 58,5 |
| ФС-IX(ФСУ)-200-4,0 | 200 | 4,0 | 320 | 691 | 650 | 12 | 30 | 112,71 |
| ФС-IX(ФСУ)-250-4,0 | 250 | 4,0 | 385 | 802 | 750 | 12 | 33 | 186,6 |
| ФС-IX(ФСУ)-300-4,0 | 300 | 4,0 | 450 | 800 | 921 | 16 | 33 | 266,75 |
| ФС-IX(ФСУ)-350-4,0 | 350 | 4,0 | 510 | 1005 | 950 | 16 | 33 | 383,1 |
